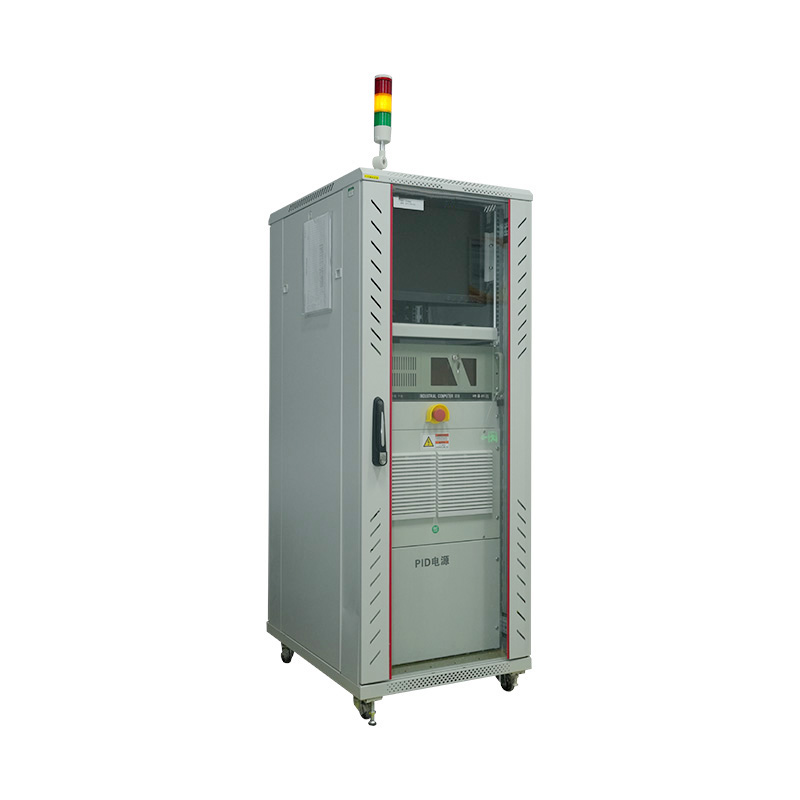

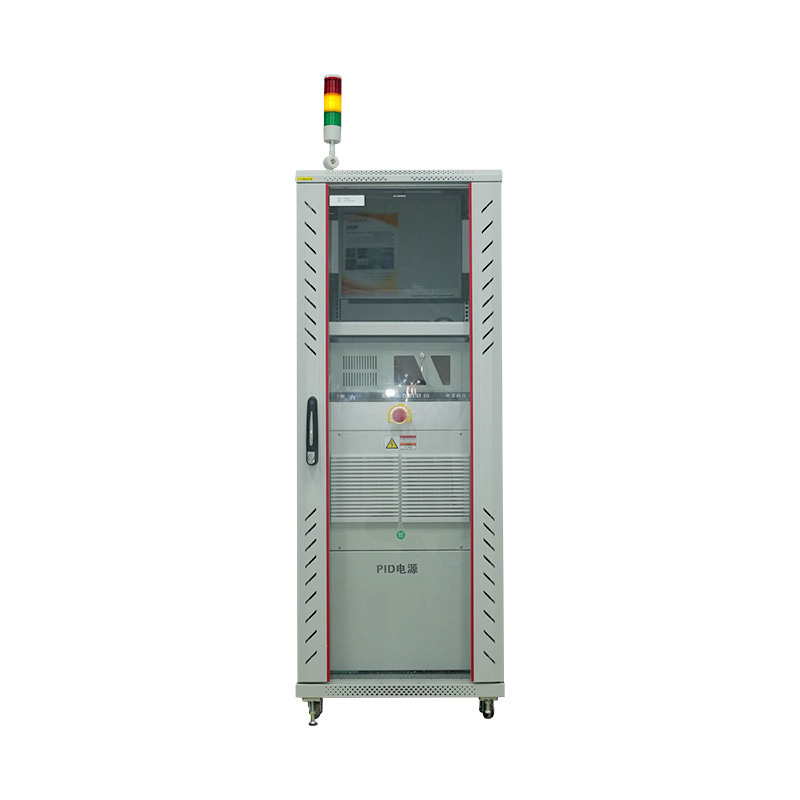

Testador PID

Qual é o papel e a importância de um testador PID na avaliação de desempenho e confiabilidade do módulo fotovoltaico?

O desempenho e a confiabilidade dos módulos fotovoltaicos (PV) tornaram-se preocupações críticas na indústria de energia renovável. À medida que as instalações solares se expandem globalmente, garantir a eficiência e segurança a longo prazo dos sistemas fotovoltaicos é uma prioridade para fabricantes, investigadores e utilizadores finais. Entre os vários mecanismos de degradação que podem afetar os módulos fotovoltaicos, a degradação induzida pelo potencial (PID) emergiu como um dos fatores mais significativos que afetam a longevidade do módulo.

Compreendendo a degradação induzida por potencial (PID)

PID refere-se a uma perda de potência em módulos fotovoltaicos devido ao estresse de tensão entre as células solares e a estrutura aterrada. Essa degradação é normalmente acelerada sob condições de alta tensão, temperatura e umidade. Os efeitos do PID podem se manifestar na redução da geração de corrente, no aumento das correntes de fuga e, em alguns casos, em danos irreversíveis às células solares.

Mecanismos de PID :

• Migração de íons : Sob campos elétricos elevados, os íons móveis no encapsulante ou no vidro podem migrar em direção à célula, criando caminhos de derivação.
• Umcúmulo de carga superficial : O acúmulo de carga na superfície da célula pode causar desvio localizado e perda de eficiência.
• Quebra de isolamento : Com o tempo, as camadas dielétricas entre as células e a estrutura do módulo podem se degradar, acelerando os efeitos do PID.

A avaliação precisa desses mecanismos requer ambientes de teste controlados, onde fatores como temperatura, umidade e tensão aplicada possam ser regulados com precisão.

A função e vantagens de um testador PID

Um testador PID é projetado especificamente para acelerar e monitorar o PID em módulos fotovoltaicos sob condições padronizadas. Ao aplicar uma polarização de tensão negativa ao módulo em um ambiente controlado, os engenheiros podem observar o início e a progressão da degradação. As principais vantagens de usar um testador PID incluem:

• Detecção precoce de possíveis falhas : permite que os fabricantes façam a triagem dos módulos antes do envio, reduzindo falhas em campo.
• Verificação de confiabilidade : confirma que os projetos dos módulos atendem aos padrões internacionais de resistência PID.
• Apoio à investigação e desenvolvimento : permite a otimização de materiais e design para maior estabilidade a longo prazo.

Os testadores PID modernos geralmente se integram a câmaras de teste PID, que simulam tensões ambientais, como alta temperatura e umidade. Esta combinação garante que os testes reflitam condições operacionais realistas e acelerem a degradação para ciclos de avaliação mais rápidos.

Componentes e Projeto de Câmaras de Teste PID

A Câmara PID para módulos fotovoltaicos é um componente crítico em protocolos de testes acelerados. A câmara proporciona um ambiente controlado que reproduz as tensões do mundo real, mantendo a segurança e a consistência. Os recursos típicos incluem:

1. Sistema de controle de temperatura : Mantém altas temperaturas para acelerar a migração de íons e os efeitos de carga superficial.
2. Sistema de controle de umidade : Fornece níveis de umidade ajustáveis para simular a degradação induzida pela umidade.
3. Módulo de aplicação de tensão : Aplica uma polarização de tensão CC para induzir diferenças de potencial entre as células fotovoltaicas e a estrutura aterrada.
4. Monitoramento e Aquisição de Dados : Integra sensores e software para monitorar continuamente correntes de fuga, tensão e temperatura, permitindo análise em tempo real.

Aplicações e importância na indústria fotovoltaica

A aplicação de testadores PID e câmaras PID se estende a diversas áreas críticas da indústria fotovoltaica:

• Garantia de qualidade : Garantir que novos módulos fotovoltaicos atendam a padrões rigorosos de confiabilidade.
• Análise de falhas : Diagnosticando módulos que apresentam degradação inesperada em campo.
• Teste de materiais : Avaliando novos encapsulantes, revestimentos de vidro e tecnologias de células para resistência PID.
• Conformidade Regulatória : Atendendo aos padrões da indústria, como IEC 62804, que especifica métodos para testes PID em módulos de silício cristalino.

Através destas aplicações, os testadores PID apoiam a indústria fotovoltaica na redução de riscos operacionais, na otimização de materiais e na melhoria do desempenho geral do sistema.

Integração com equipamentos de teste avançados

Shanghai Houyao Testing Equipment Co., Ltd. fez contribuições significativas para o campo, desenvolvendo produtos avançados de simulação ambiental e óptica. Entre suas inovações estão câmaras de teste de baixa tensão, câmaras de simulação de luz solar de veículos e sistemas de simulação solar fotovoltaica e solar de alta potência avaliados em 2.000 W e 4.000 W. Esses sistemas permitem o controle preciso dos parâmetros ambientais, que podem ser integrados com Testadores PID para criar uma solução de teste abrangente.

A empresa também se concentra em produtos compostos de simulação óptica e ambiental , como câmaras combinadas de simulação de UV e luz solar. Essas inovações não apenas preenchem lacunas no mercado de testes, mas também melhoram a precisão preditiva da vida útil do módulo e da resistência PID. Ao incorporar testes PID nessas plataformas, a Houyao garante que os módulos fotovoltaicos possam ser avaliados rigorosamente sob múltiplas condições de estresse simultaneamente.

Princípios Operacionais e Protocolos de Teste

Um protocolo de teste PID padrão envolve várias etapas:

1. Pré-condicionamento : Os módulos são estabilizados a uma temperatura e umidade definidas.
2. Aplicação de polarização de tensão : Uma tensão negativa é aplicada ao módulo em relação à estrutura aterrada.
3. Simulação de Estresse Ambiental : A câmara de teste PID mantém a temperatura e a umidade em níveis especificados.
4. Monitoramento e registro de dados : As correntes de fuga e a saída de energia são monitoradas continuamente para quantificar a degradação.
5. Análise Pós-Teste : Os dados são analisados para determinar a resistência PID do módulo e os possíveis modos de falha.

A adesão a esses protocolos garante resultados repetíveis e confiáveis, fornecendo aos fabricantes insights práticos para melhorar o design e a seleção de produtos.

Tendências da indústria e direções futuras

Com a rápida expansão das instalações de energia solar em todo o mundo, a importância de Teste PID continua a crescer. As tendências atuais incluem:

• Integração com sistemas de testes automatizados : Reduzindo a intervenção manual e melhorando o rendimento.
• Simulação de alta potência : Incorporando níveis mais altos de tensão e irradiância para acelerar ainda mais os testes.
• Teste de estresse composto : Combinação do PID com outras tensões ambientais, como carga mecânica e exposição a UV, para simular condições operacionais do mundo real.
• Insights baseados em dados : Usando IA e aprendizado de máquina para prever o início do PID e a vida útil do módulo com base em dados de teste.

incorpora essas tendências por meio da inovação contínua em testadores PID e sistemas de simulação ambiental, garantindo que a indústria fotovoltaica tenha as ferramentas necessárias para realizar avaliações rigorosas de módulos.
