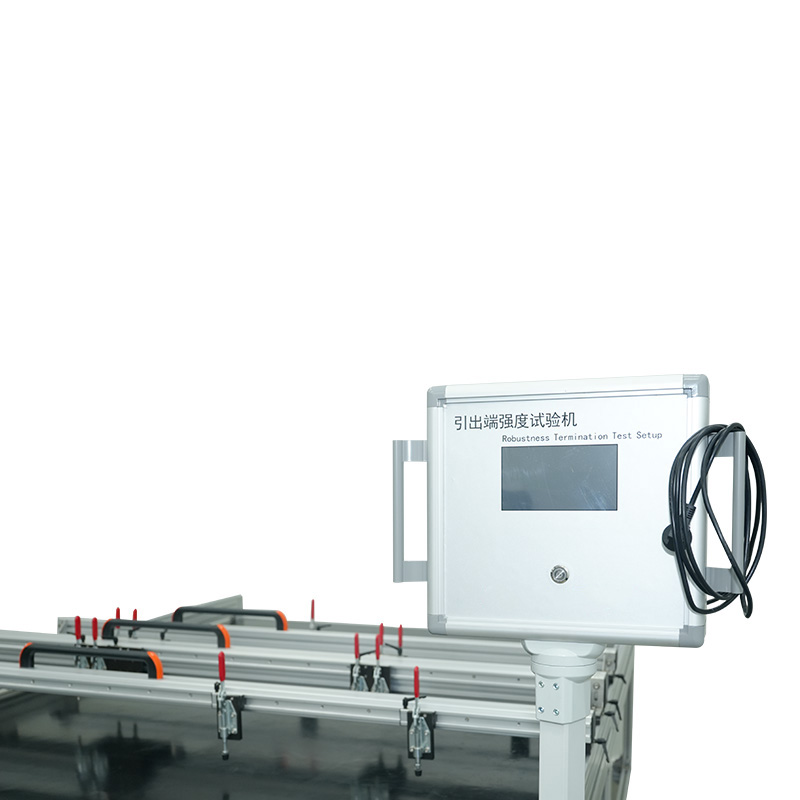

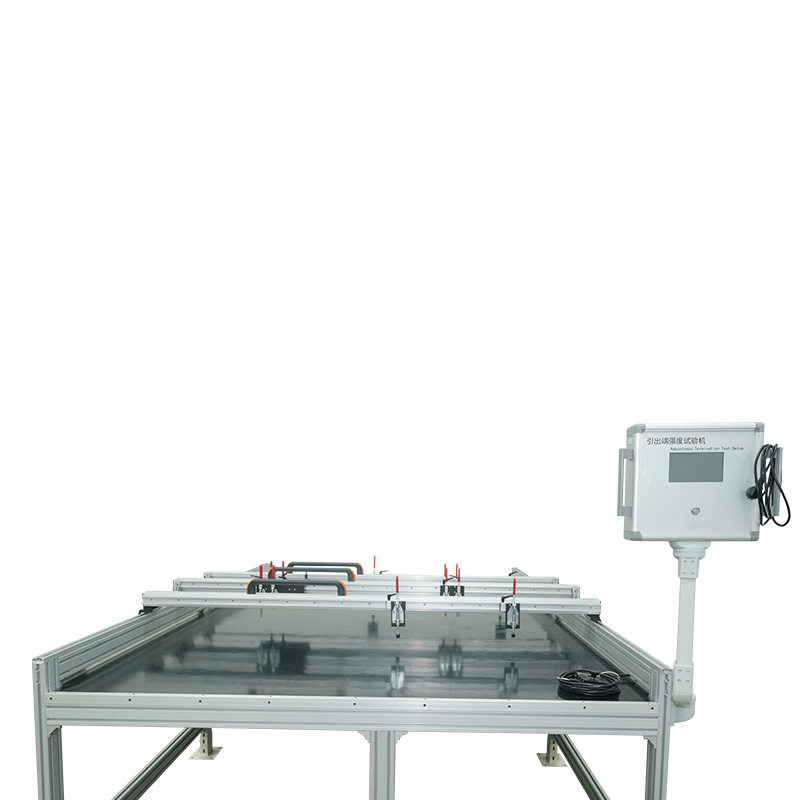

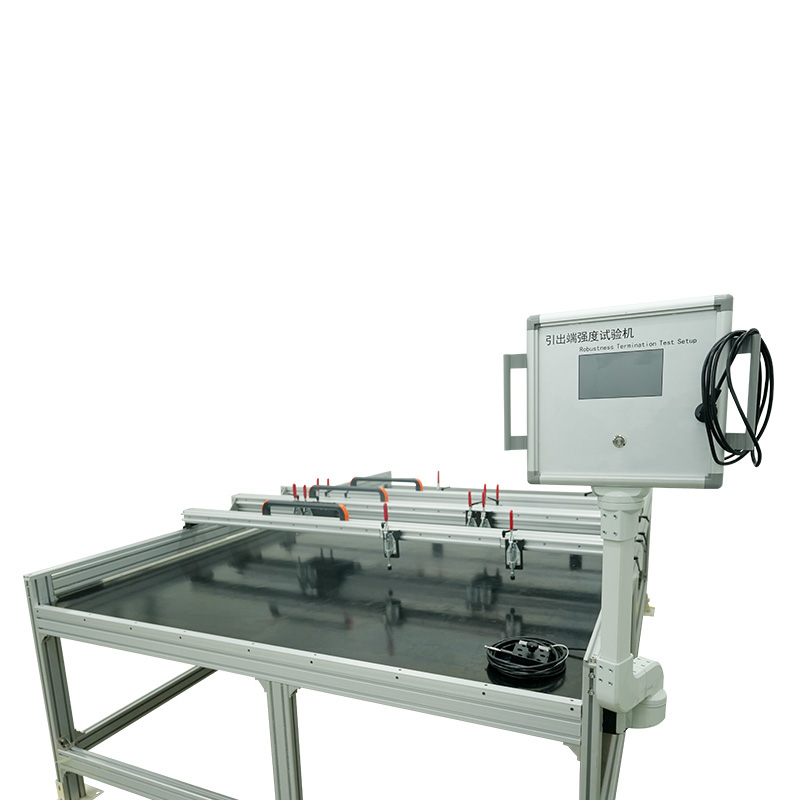

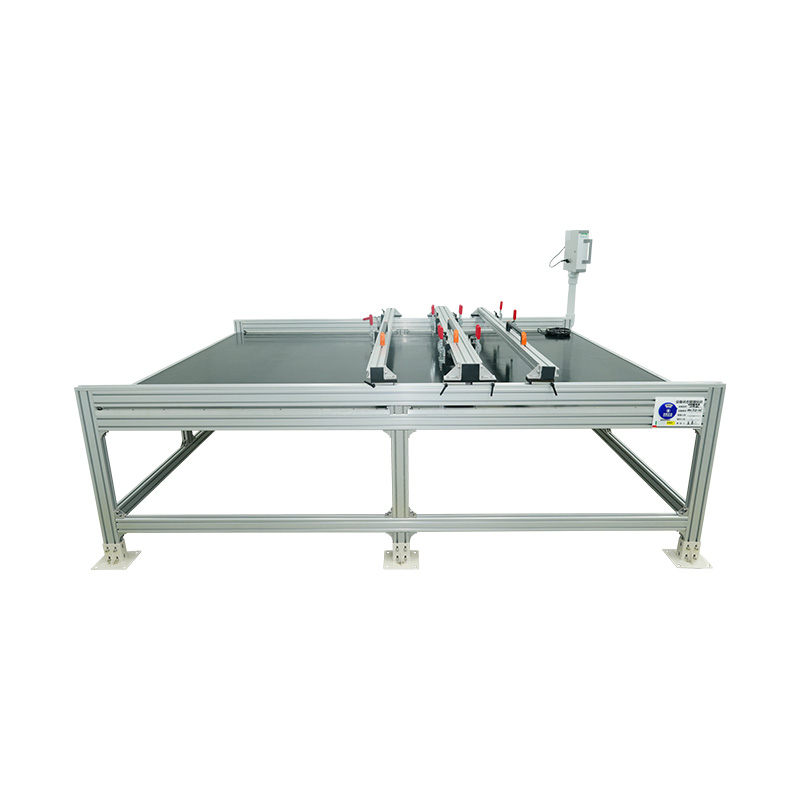

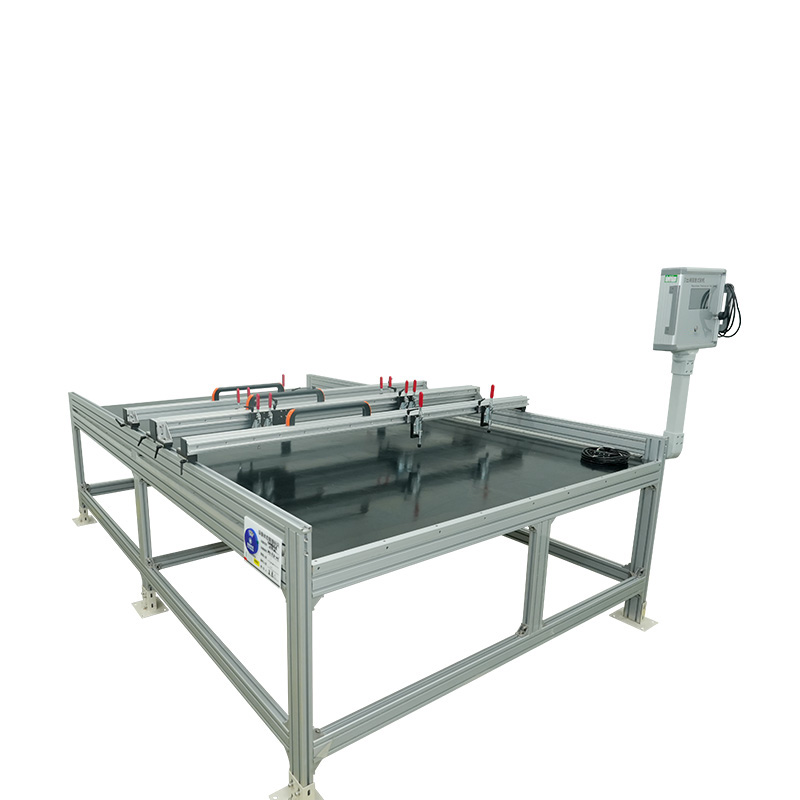

Testador de Robustez de Terminações

Como a robustez do testador de terminações acomoda diferentes tamanhos e formatos de conectores?

No mundo preciso da fabricação e da garantia de qualidade, a integridade de cada componente é fundamental. Isto é especialmente verdadeiro para conexões elétricas, que servem como artérias críticas de transmissão de energia e dados em tudo, desde eletrônicos de consumo até sistemas aeroespaciais. Uma única terminação defeituosa pode levar à falha do sistema, riscos de segurança e perdas financeiras significativas. Para mitigar esses riscos, o robustez do testador de terminações tornou-se um instrumento indispensável em laboratórios de validação em todo o mundo. Sua função principal é aplicar tensões mecânicas controladas – puxões, empurrões e cisalhamentos – às terminações elétricas para verificar se elas podem suportar os rigores da instalação, manutenção e operação. No entanto, a imensa diversidade de tipos de conectores, desde delicadas caixas de junção fotovoltaicas até pinos automotivos para serviços pesados, apresenta um desafio fundamental: como pode uma única peça de equipamento testar com precisão e confiabilidade uma variedade tão grande de formas?

O papel crítico dos testes em aplicações industriais

A necessidade de testes rigorosos de encerramento não é arbitrária; está codificado em padrões internacionais que definem os padrões de referência de segurança e confiabilidade para indústrias inteiras. Padrões como IEC 61215-MQT14 , CEI 61730-2-MST 42 e UL 1703 exigir explicitamente testes para a robustez das terminações, particularmente em setores como fotovoltaico e eletrônica automotiva. Esses testes são projetados para simular tensões mecânicas do mundo real. Por exemplo, durante a instalação de um painel solar, um técnico pode puxar inadvertidamente um cabo ou aplicar uma força de torção a um conector. Um teste de tração terminal garante que a conexão dentro da caixa de junção não se afrouxará ou quebrará, mantendo a continuidade elétrica e evitando possíveis arcos, que representam risco de incêndio.

Da mesma forma, na indústria automotiva, os conectores devem suportar vibrações constantes, ciclos térmicos e puxões ocasionais durante os reparos. A robustez do testador de terminações valida que esses componentes funcionarão de maneira confiável durante a vida útil do veículo. As consequências da falha nestas aplicações são graves, sublinhando o requisito inegociável de testes abrangentes. A aplicabilidade universal desses padrões significa que um dispositivo de teste deve ser igualmente universal em sua capacidade, capaz de fazer a transição perfeita do teste de um fio fino de 2 mm de diâmetro em um sensor pequeno para um terminal de cabo robusto de 20 mm usado em sistemas de armazenamento de energia. Esse requisito impulsiona a filosofia central de design por trás dos testadores versáteis.

Princípio de funcionamento central da robustez do testador de terminações

Em sua essência, um testador de robustez de terminações é um sistema mecânico de precisão projetado para aplicar uma força controlada a uma terminação e medir sua resposta. Os componentes principais incluem uma estrutura rígida, uma célula de carga de alta precisão (sensor de força), um sistema de atuação (geralmente um servo motor para movimento suave e programável) e um controlador digital sofisticado. O testador executa um programa de teste específico, que determina o tipo de força (tração, compressão, cisalhamento), a taxa na qual ela é aplicada, a força máxima a ser alcançada e o tempo de permanência.

A interação crítica, entretanto, ocorre no ponto de contato: onde a máquina segura a amostra. A máquina pode aplicar uma força imensa, mas se a amostra não for segurada de forma segura e correta, os resultados do teste serão inválidos. Um conector preso incorretamente pode escorregar, ser esmagado por força excessiva ou sofrer concentração de tensão no ponto de fixação e não na própria terminação. Isto leva a um modo de falha prematuro e impreciso. Portanto, toda a premissa de um teste preciso depende da capacidade de interagir perfeitamente com o dispositivo em teste. É aqui que surge o desafio da acomodação e é resolvido através de um sistema de luminárias modulares e ferramentas adaptáveis. É o luminária e o aderência que traduzem a força bruta da máquina em um teste preciso, repetível e compatível com padrões para qualquer geometria de conector.

Métodos primários para acomodar diferentes tamanhos e formas

A acomodação de diversas amostras é alcançada através de uma abordagem multifacetada centrada na modularidade, ferramentas de precisão e sistemas de controle avançados.

1. sistemas de fixação modulares e ferramentas personalizadas

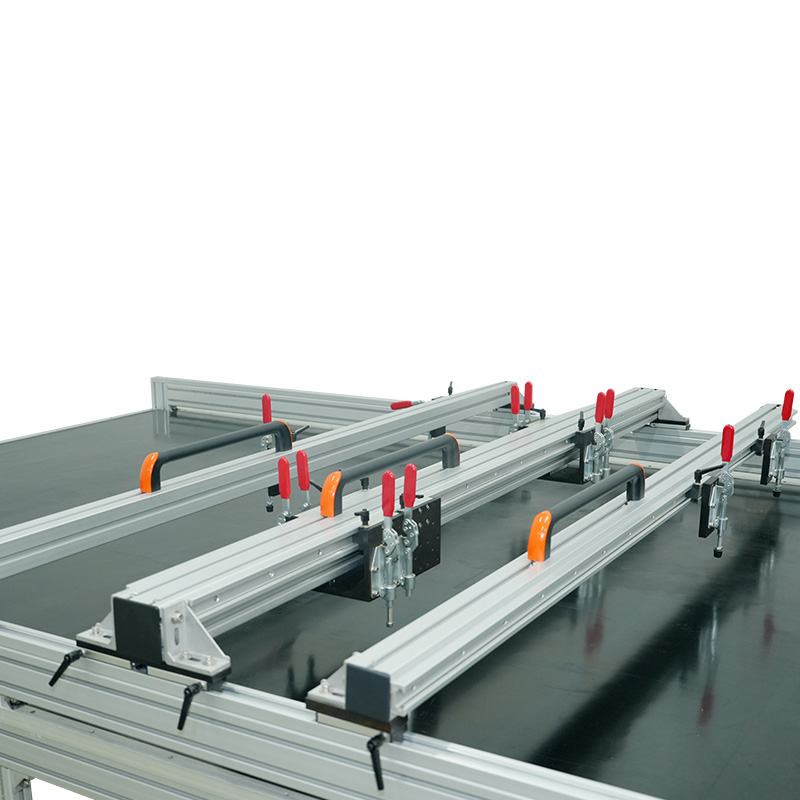

A solução mais direta e eficaz é a utilização de um sistema de fixação modular. Em vez de ser um dispositivo fixo e monolítico, um testador de robustez de terminações de alta qualidade é projetado com interfaces de montagem padronizadas em sua cruzeta móvel e placa de base. Isso permite o uso de uma vasta biblioteca de alças e acessórios intercambiáveis.

• Punhos mecânicos universais: Para testes de tração de fios e cabos, é empregada uma variedade de garras intercambiáveis. Essas mandíbulas vêm em vários tamanhos e texturas de superfície (lisa, serrilhada, com ranhura em V) para acomodar diferentes diâmetros de fio sem cortar o condutor ou permitir deslizamento. Para um fio muito fino, mandíbulas pequenas e lisas podem ser usadas com uma leve força de fixação, enquanto para um cabo grande e grosso, mandíbulas grandes e serrilhadas seriam selecionadas para morder o isolamento e fornecer uma fixação firme.
• Acessórios personalizados especializados: Muitos conectores não podem ser testados com uma simples pegada. Eles exigem um acessório personalizado que imite o conector correspondente real ou forneça uma superfície de engate específica. Por exemplo, testar um pino terminal geralmente requer um acessório que segure com segurança o corpo do conector de plástico enquanto um gancho ou garra em miniatura é preso ao próprio pino para aplicar a força de tração. Fabricantes respeitáveis, incluindo aqueles com foco em engenharia de precisão, geralmente oferecem serviços de projeto e fabricação para essas ferramentas personalizadas. Como um dos poucos fabricantes nacionais especializados na pesquisa e produção de câmaras de simulação ambiental em grande escala e equipamentos de simulação óptica, a Shanghai Houyao Testing Equipment Co., Ltd. A adesão da empresa aos princípios de integridade e serviço orientado para as pessoas garante que estes equipamentos sejam projetados para atender exatamente aos requisitos do cliente e aos padrões internacionais.
• Adaptadores e placas de montagem: Um conjunto de adaptadores permite que garras padrão sejam montadas em diferentes ângulos ou conectadas à célula de carga em diferentes configurações. Isto é crucial para aplicar forças de cisalhamento puro ou para testar terminações que não estão alinhadas com o eixo primário da máquina.

2. ajuste multieixo e alinhamento preciso

Uma estrutura de teste robusta é tão boa quanto seu alinhamento. O desalinhamento pode introduzir momentos fletores no teste, aplicando forças não axiais que invalidam os resultados e podem danificar a amostra. Testadores de última geração apresentam ajuste significativo em seus estágios.

• Estágios ajustáveis XYZ: A placa de base onde a amostra é montada geralmente é um estágio ajustável que pode se mover nos planos horizontal (X e Y) e vertical (Z). Isso permite que o operador alinhe perfeitamente o ponto de terminação com o centro da força aplicada, garantindo uma tração ou empurrão axial puro. Isso é absolutamente crítico para testar conectores ou terminações de formatos estranhos que não estão localizados centralmente em um componente.
• Ajuste Rotacional: Alguns acessórios incorporam liberdade rotacional, permitindo que a empunhadura se autoalinhe com a amostra conforme a força é aplicada, evitando o carregamento lateral.

3. Software avançado de controle e detecção

O hardware é capacitado por software inteligente que permite uma configuração meticulosa para corresponder à amostra.

• Parâmetros programáveis: O software permite ao operador definir todos os aspectos do teste: distância de aderência da terminação, velocidade de aproximação, força de pré-carga, velocidade de teste, força máxima e sensibilidade de detecção de quebra. Para um conector pequeno e frágil, uma força de pré-carga baixa e uma velocidade de teste lenta são programadas para evitar danos por impacto. Para uma terminação grande e robusta, uma força maior e uma velocidade mais rápida podem ser usadas para agilizar o teste.
• Monitoramento e aquisição de dados em tempo real: O software fornece exibição gráfica em tempo real da força aplicada. O operador pode observar quaisquer anomalias, como uma queda repentina na força indicando deslizamento, e abortar o teste se o dispositivo não estiver funcionando corretamente. Este feedback é essencial para validar a configuração do teste antes de prosseguir com um lote completo de amostras.

Considerações para selecionar acessórios e ferramentas

Selecionar o acessório certo é um processo sistemático baseado na amostra e no padrão.

A capacidade de um moderno robustez do testador de terminações acomodar um vasto espectro de tamanhos e formatos de conectores não é uma questão de sorte, mas de engenharia deliberada e sofisticada. Isso é alcançado por meio de um sistema holístico que combina uma estrutura mecânica rígida e precisa com uma biblioteca abrangente de acessórios e ferramentas modulares e intercambiáveis. Este hardware é guiado por software inteligente e programável que permite que os parâmetros de teste sejam ajustados com precisão às propriedades específicas de cada amostra individual. O resultado é uma plataforma de validação altamente adaptável que pode garantir a integridade mecânica de tudo, desde o menor sensor até o maior terminal do cabo de alimentação.

Esta flexibilidade é crítica para fabricantes e laboratórios de testes em todo o mundo. aeroespacial , eletrônica automotiva , energia fotovoltaica e indústrias de armazenamento de energia , que devem validar seus produtos de acordo com padrões internacionais rigorosos. Ao investir em um versátil robustez do testador de terminações equipados com os acessórios apropriados, eles ganham uma ferramenta preparada para o futuro, capaz de garantir a segurança, confiabilidade e conformidade do produto, independentemente de como os designs dos conectores possam evoluir. A dedicação em fornecer soluções de testes tão avançadas e adaptáveis ​​é o que posiciona certos fornecedores como parceiros confiáveis ​​na indústria global de testes. A Shanghai Houyao Testing Equipment Co., Ltd., por meio de seu compromisso com a inovação e a qualidade, contribui para esse ecossistema desenvolvendo equipamentos que atendem a essas demandas complexas, ajudando a garantir que os componentes fundamentais para nosso mundo tecnológico moderno sejam construídos para durar.
